隨著計算機技術的迅猛發展。包裝工程設計和制造必將進入CAD/CDM的新時代，而且CAD技術與自動控制技術相結合是當今包裝機包裝過程自動化發展的必然趨勢。為了提高包裝機設計效率，趕超國際先進水平，開發包裝機CAD軟件具有重要的社會意義和很大的實用價值。系統分析在自動控制技術中占有極其重要的地位，它不僅能判斷控制系統是否滿足設計要求，而且還能提供進一步改進的內容。

在分析和總結了各類包裝機械的各種控制系統特點的基礎上，我們開發出了包裝機設備控制系統計算機分析軟件包。本軟件包共有以下四個模塊：

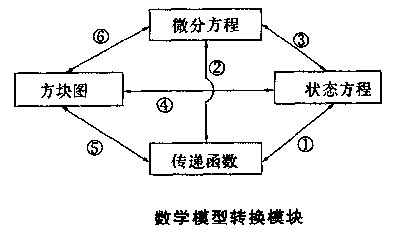

(1)數學模型轉換模塊。共有六個相互轉換程序，如圖所示。
(2)時域分析模塊。共有三個分析程序：控制系統哲態響應和性能指標分析；控制系統穩態誤差分析；控制系統穩定性分析(配outh判據)。
(3)頻域分析模塊*共有二個分析程序：控制系統奈氏圖的生成和穩定性分析；控制系統波德圖的生成和穩定性分析。
(4)數字動態仿真模塊。共有二個仿真程序：線性控制系統數字動態仿真；非線性控制系統數字動態仿真。
另外，還有一個管理程序，以及包裝設備控制系統常用數字模型庫和數據庫。

迅捷包裝機控制系統計算機分析軟件包與數控軟件系統連接在線運行時，可借助于數控軟件系統將插補指令直接輸?shù)綑C床，以實現實際的工件試切。

迅捷包裝機控制系統計算機分析軟件包的工作原理是：先啟動軟件進行初始化，然后調入工件和Nc程序，對于離線運行，可直接啟動模擬插補模塊進行加工過程圖形仿真，對于在線運行，密同時進行機床操作圖板的設置，e動運行后系統進行刀c代碼的翻譯，將得到的控制指令送到數控軟件系統，系統將處理后的控制指令送給機床以驅動機床動作，同時反饋有關指令給cNc模擬面板和動畫模塊，以顯示數控加]：狀態和驅動機床模擬動作。
